Различные производственные, муниципальные, коммерческие объекты нуждаются в подключении резервного источника тока. Это позволит сохранить работоспособность во время отключения света, возникающего из-за аварии. Но вручную осуществлять запуск дизельной электростанции или переключать вводы не всегда удобно. Поэтому устанавливают щит с АВР. Он обеспечивает автозапуск резервного источника напряжения. Ниже разбираемся, как работает АВР для генератора, из чего состоит, по каким схемам подключается. Все это поможет правильно выбрать устройство для своих нужд.
Содержание:
АВР расшифровывается как «автоматический ввод (включение) резерва». Это блок с набором электрических элементов, через который происходит подключение объекта к основной и резервной линии электропитания. Прибор отслеживает параметры напряжения. Когда оно становится слишком низким или высоким, пропадает, система выполняет отключение основной линии, производит включение резервной. То же самое происходит при коротком замыкании. Когда в основной ветке напряжение возобновляется или стабилизируется, блок снова переключает питание обратно.
Автоматика обеспечивает переход без участия человека. Это экономит время, особенно когда ток в основной линии то появляется, то пропадает. АВР востребованы для магазинов, складов, производств, гостиниц, дата-центров, спорт-клубов, больниц, театров, музеев, строительных площадок. Благодаря этому сокращается время разрыва подачи электроэнергии после отключения основной линии. Такое оснащение выгодно для энергоснабжения удаленных объектов, на которых не всегда находятся люди (например, вышки сотовой связи, насосное оборудование подкачивающих пунктов).

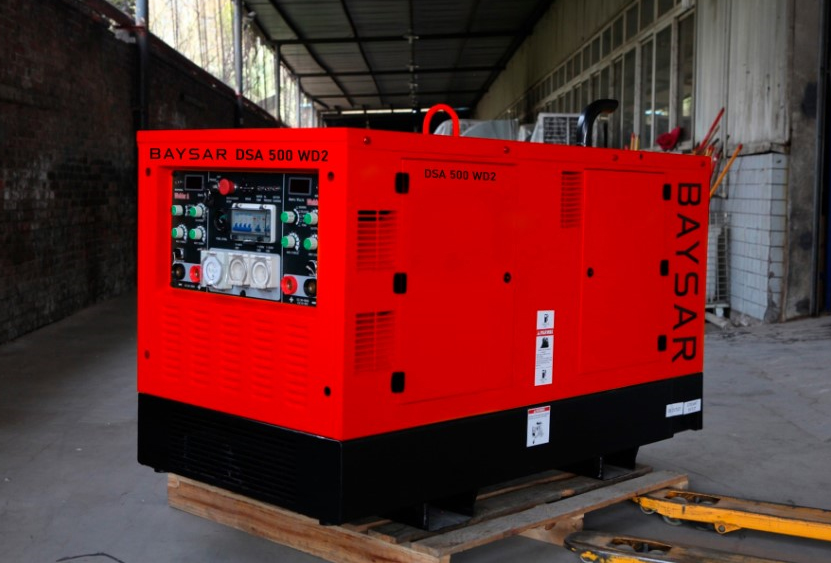

Поскольку не везде есть возможность подключить два независимых ввода, чаще всего АВР применяют вместе с дизельными генераторами. Последние способны длительно работать без перерывов за счет экономного расхода топлива, невысокого количества оборотов коленвала. Диапазон мощности ДГУ бывает от 10 до 2600 кВт, поэтому легко подобрать необходимый показатель для любого объекта.
Блок автоматического включения резерва состоит из реле, логических устройств. Они отслеживают состояние сети по заданным параметрам. Индикаторы уведомляют оператора о напряжении, силе тока, наличии питания. Исполнительные механизмы, контакторы обеспечивают переключение. Принцип работы АВР для генератора заключается в следующем:
Такой принцип работы исключает одновременную подачу напряжения от двух источников. Автоматика может переключать вводы по двум сценариям. Распространенный бытовой и промышленный вариант – когда один ввод считается основным, а другой – резервным. Тогда питание подается от ЛЭП, а дизельная станция включается только при аварии на центральной линии.
Другой вариант, распространенный на предприятиях и неэлектрифициированных строительных объектах – когда подключено два генератора. Оба считаются главными. Блок программируется на поочередное включение каждого на заданное время. Это обеспечивает круглосуточное питание объекта, а также позволяет устройствам достаточно остыть. Благодаря АВР для генератора продлевается срок службы оборудования, увеличивается время непрерывной подачи напряжения.
Выделим распространенные схемы подключения АВР:
Для запитывания газового оборудования, компьютеров, серверных, сложных медицинских аппаратов в схему добавляют аккумуляторы с инвертором. Когда напряжение пропадает, а генератор только запустился и еще не вышел на рабочий режим, ток подается от АКБ, преобразуется в 220 или 380 В. Это полностью исключает периоды простоя потребителей.
Мы рассмотрели, для чего нужен АВР для генератора, как он работает и используется. Чтобы правильно выбрать модуль, необходимо учитывать проходящую через него нагрузку. Например, для ДГУ мощностью 100 кВт необходим БЛОК АВР 90-120 КВТ ПРОФ (250А, РКН). А для станции, вырабатывающей свыше 1200 кВт нужен БЛОК АВР 1200-1600 КВТ ПРОФ (3200А).
